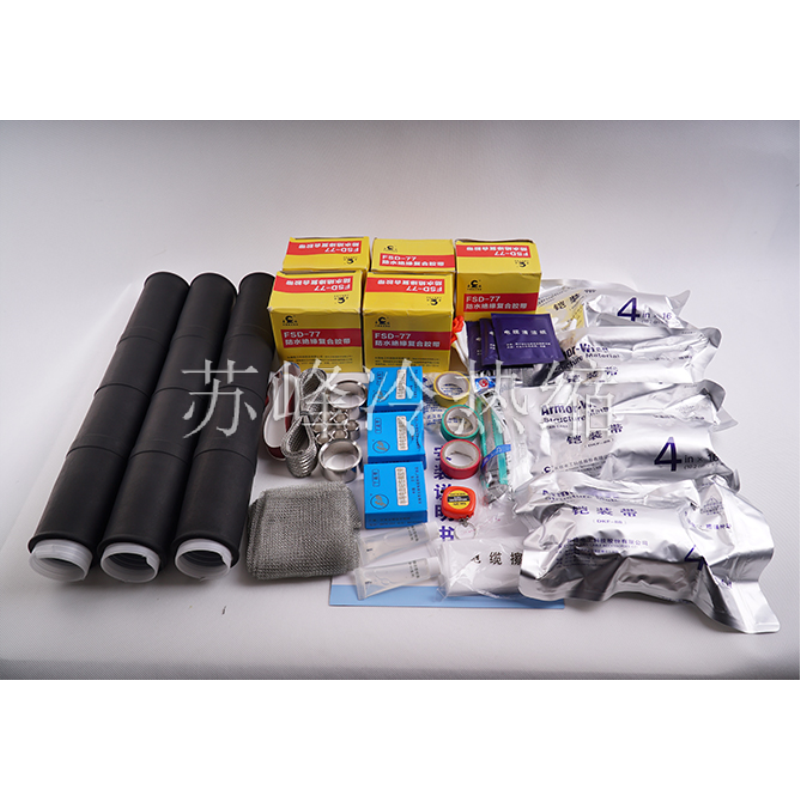

單芯冷縮中間接頭
|
|
電壓等級
|
型號
|
適用電纜截面(mm2)
|
|
10kV
|
JLS-10/1.1
|
25-50
|
|
JLS-10/1.2
|
70-120
|
|
JLS-10/1.3
|
150-240
|
|
JLS-10/1.4
|
300-400
|
|
三芯冷縮中間接頭
|
|
電壓等級
|
型號
|
適用電纜截面(mm2)
|
|
10kV
|
JLS-10/3.1
|
25-50
|
|
JLS-10/3.2
|
70-120
|
|
JLS-10/3.3
|
150-240
|
|
JLS-10/3.4
|
300-400
|
|
序號
|
試驗項目
|
試驗條件及標準
|
試驗結果
|
備注
|
|
1
|
工頻耐壓
|
39kV5min 不閃絡、不擊穿
|
通過
|
|
|
2
|
局部放電
|
在15kV下，放電量≤10pc
|
通過
|
|
|
3
|
沖擊電壓試驗
|
95kV，±10次
不閃絡、不擊穿
|
不擊穿、不閃絡
|
|
|
4
|
恒壓負荷循環（在空氣中）
|
導體施加電壓23kV，并加熱至（95-100）°C。其中溫度穩定2h，冷卻3h，共3次循環。
|
不擊穿及由以下試驗評定試驗結果
|
|
|
5
|
局部放電（正常運行時導體最高溫加5-10°C）
|
在15kV下，放電量≤10pc
|
通過
|
|
|
6
|
恒壓負荷循環試驗
|
導體施加電壓23kV，并加熱至（95-100）°C。其中溫度穩定2h，冷卻3h，共60次循環。（30次在空氣中，30次在水中）
|
不擊穿及由以下試驗評定試驗結果
|
|
|
7
|
局部放電（正常運行時導體最高溫加5-10°C和環境溫度下）
|
在15kV下，放電量≤10pc
|
通過
|
|
|
8
|
熱穩定試驗
|
在23.0kA下，短路2次，無可見損傷
|
通過
|
|
|
9
|
動穩定試驗
|
在81kA下，短路1次，無可見損傷
|
通過
|
|
|
10
|
沖擊電壓試驗
|
95kV，±10次
|
不擊穿、不閃絡
|
|
|
11
|
交流耐壓
|
23kV,15min.
|
不擊穿、不閃絡
|
|
|
12
|
潮濕試驗
|
11kV，300h
|
不發生擊穿、閃絡和過電流釋放
|
戶內終端
|
|
13
|
鹽霧試驗
|
11kV，300h
|
不發生擊穿、閃絡和過電流釋放
|
戶外終端
|
|
|
